[SURE WONDOM] JAB5 Mạch amply Bluetooth 5.0 QCC3034 100Wx4 DSP ADAU1701 cho hệ loa 4.0 2.0 2.1

Giới thiệu [SURE WONDOM] JAB5 Mạch amply Bluetooth 5.0 QCC3034 100Wx4 DSP ADAU1701 cho hệ loa 4.0 2.0 2.1

JAB5 là bo mạch khuếch đại âm thanh 4CH tích hợp với Bluetooth 5.0 (hỗ trợ aptX HD) và ADAU1701 DSP, mang đến giải pháp âm thanh tất cả trong một thực sự cho khách hàng. JAB5 cung cấp công suất đầu ra 100W trên mỗi kênh thành tải 6Ohm. Bên cạnh đầu vào Bluetooth, JAB5 hỗ trợ đầu vào dòng và đầu vào I2S. Nhờ ADAU1701 DSP được trang bị, JAB5 hỗ trợ lập trình với SigmaStudio, điều khiển APP và điều khiển PC UI sau khi kết nối với (các) phiên bản WONDOM ICP5 trở lên, qua đó, bạn có thể điều chỉnh âm lượng, độ lợi, tần số và cài đặt EQ để tùy chỉnh âm thanh của riêng mình . Ngoài chế độ 4.0 (4 x 100W), JAB5 hỗ trợ cấu hình như chế độ 2.1 (2 x 100W + 1 x 200W), chế độ 2.0 / 0.2 (2 x 200W), áp dụng cho các dự án âm thanh khác nhau. Hơn nữa, JAB5 có thể ghép nối với JAB5 khác để xây dựng âm thanh 8.0 hoặc các hệ thống khác. Đầu vào âm thanh không dây, tích hợp ADAU1701 DSP, nhiều chế độ đầu ra và hiệu suất âm thanh chất lượng cao giúp JAB5 hoàn toàn phù hợp với loa Bluetooth, âm thanh gia đình, âm thanh sân vườn, phân tần kỹ thuật số và các ứng dụng âm thanh DIY. Cần có nguồn điện DC10V-39V.

Demo chương trình của JAB5: https://store.sure-electronics.com/images/documents/JAB5_ADAU1701_DemoProgram_2021.02.05.zip

Chương trình cơ sở nguồn mở của JAB5 để khôi phục cài đặt gốc: liên kêt video
Video chương trình:

Tích hợp với mô-đun Bluetooth 5.0

JAB5 sử dụng mô-đun Bluetooth 5.0 cho đầu vào âm thanh, hỗ trợ các định dạng âm thanh khác nhau như aptX, aptX HD, aptX LL, SBC & AAC và độ nhạy nhận cao với công suất RF lên đến 9dBm và -90dBm. Có một ăng-ten tích hợp được trang bị trên bo mạch này. Vì vậy, bạn có thể ghép nối trực tiếp JAB5 với thiết bị để phát nhạc. Một cổng ăng-ten bên ngoài cũng được cung cấp trên bo mạch để đảm bảo kết nối ổn định và hiệu suất âm thanh cao trong các ứng dụng như JAB5 được lắp vào loa hoặc tủ.

Tích hợp với ADAU1701 DSP, Hỗ trợ lập trình với SigmaStudio, APP và điều khiển giao diện người dùng PC

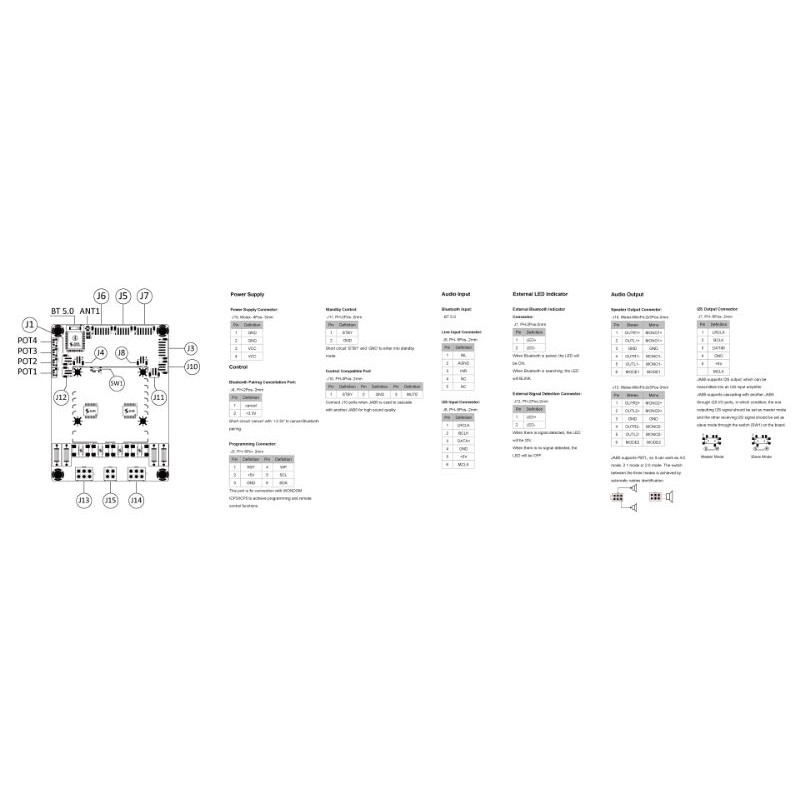

JAB5 còn được tích hợp chip ADAU1701 DSP hiệu suất cao để xử lý tín hiệu âm thanh. Bốn cổng cho chiết áp bên ngoài được gắn trên JAB5. Bạn có thể sử dụng chiết áp bên ngoài để kiểm soát độ lợi và tần số ngay cả khi JAB5 được lắp vào loa. Vui lòng tham khảo biểu dữ liệu hoặc hướng dẫn kết nối để biết các chức năng chi tiết của chiết áp. Sau khi kết nối với WONDOM ICP5 hoặc các phiên bản cao hơn, bạn có thể viết chương trình với SigmaStudio hoặc nhận điều khiển từ xa theo thời gian thực đối với hệ thống âm thanh của mình thông qua APP hoặc PC UI, qua đó, bạn có thể điều chỉnh mức tăng, âm lượng, bộ lọc thông cao / thấp. , EQ và các thông số khác. ICP5 hiện đang được thử nghiệm và sẽ được phát hành trong thời gian tới.

Hỗ trợ Đầu vào Dòng & Đầu vào I2S

Ngoài đầu vào Bluetooth, JAB5 hỗ trợ đầu vào đường 3.5mm và đầu vào I2S. Tín hiệu từ ba phương thức đầu vào sẽ được trộn lẫn trước khi truyền đến mạch khuếch đại. Bạn có thể nhận cáp AUX-IN 3,5 mm và cáp PH-6Pos trong bộ Cáp chức năng (AA-JA11117).
